Tủ điều khiển trung tâm hệ thống gas nhà hàng siêu thị

Tủ điều khiển trung tâm hệ thống gas nhà hàng siêu thị là một trong những thiết bị không thể thiếu trong hệ thống gas công nghiệp. Đây là một trong ba thiết bị chính nằm trong hệ thống đóng ngắt van gas tự động khi có sự cố rò rỉ gas: đầu dò gas, điều khiển trung tâm, van ngắt gas. Trước tiên để nắm rõ hơn, Thiết bị gas Á Châu giới thiệu bạn nguyên tắc hoạt động của một số tủ điều khiển trung tâm điển hình sau đây. Đây đều là các sản phẩm đạt tiêu chuẩn chất lượng cao, vận hành ổn định và được lắp đặt trong rất nhiều công trình mà Gas Á Châu thi công.

Lưu ý: Nội dung trong bài viết này được đề cập trong phạm vi hệ thống gas LPG

Tủ điều khiển trung tâm hệ thống gas kết nối cảm biến gas và điều khiển đóng van tự động

1. Vai trò của tủ điều khiển trung tâm trong hệ thống gas

Tủ điều khiển trung tâm là một thiết bị chuyên dụng có chức năng cấp nguồn và nhận tín hiệu từ các thiết bị đầu báo dò (hay cảm biến), khi nhận được tín hiệu báo rò rỉ gas từ đầu dò (cảm biến), thiết bị sẽ kích hoạt còi báo động, đèn cảnh báo và điều khiển đóng van gas tự động để đảm bảo cắt nguồn cấp gas của hệ thống, không cho gas dẫn lên các thiết bị (một số model sẽ không có chức năng điều khiển van ngắt). Khi sự cố gas được xử lý xong thì tủ cấp tín hiệu mở lại van, hệ thống gas hoạt động lại bình thường.

Nguyên lý hoạt động của tủ điều khiển trung tâm gas

Nhận tín hiệu nồng độ gas từ đầu dò/cảm biến
Khi vượt ngưỡng cài đặt → kích hoạt còi, đèn cảnh báo
Gửi tín hiệu điều khiển đóng van gas (van cơ hoặc van điện từ) (*đối với tủ có chức năng điều khiển van)
Sau khi xử lý sự cố → reset → hệ thống hoạt động lại

2. Một số tủ điều khiển trung tâm gas chất lượng tốt được ứng dụng rộng rãi

2.1 Tủ điều khiển trung tâm 4 đầu dò Sunghwa SHT-820-4

Tủ điều khiển SHT-820-4 truyền tín hiệu thực hiện đóng ngắt van cơ tự động và báo động khi có sự cố xì gas. SHT-820-4 có thể kết nối với 4 đầu dò gas SHT-202 và 1 van cơ SHT-820A (15A, 20A, 25A), thiết bị nhỏ gọn, vận hành tốt, dễ dàng lắp đặt, thường được sử dụng cho các căn hộ chung cư, siêu thị, nhà hàng…

Tủ điều khiển trung tâm SHT-820-4 kết nối 4 đầu dò SHT-202 và 1 van cơ SHT-820A (15A, 20A, 25A)

2.2 Tủ điều khiển trung tâm kết nối cảm biến phòng nổ SHT-910

Tủ điều khiển SHT-910 được kết nối với 1 cảm biến gas phòng nổ SHT-4700/SHT-4700D. Model này không có chức năng điều khiển van, tuy nhiên KH có thể điều khiển đóng van điện từ thông qua cổng COM-NO, cần có bộ nguồn cho van điện từ. Tủ SHT-910 có màn hình hiển thị nồng độ gas và báo động gas bằng đèn led, còi báo.

Tủ điều khiển trung tâm kết nối cảm biến phòng nổ SHT-910

Tủ điều khiển trung tâm SHT-910 kết nối với chỉ 1 cảm biến SHT-4700 / SHT-4700D

2.3 Tủ điều khiển trung tâm gas 1 đến 16 đầu dò SHT-970MU.DU

Tủ điều khiển trung tâm hệ thống gas nhà hàng siêu thị do Thiết bị gas Á Châu nhập khẩu được tin tưởng sử dụng không thể thiếu mẫu SHT-970MU.DU.

Tủ điều khiển SHT-970MU.DU thuộc dòng tủ cao cấp được sử dụng cho các hệ thống gas lớn, các hệ thống gas có nguy cơ rò rỉ cao như ở kho gas, khu bồn chứa LPG, bếp nấu công nghiệp, nhà máy,… SHT-970MU.DU có màn hình hiển thị nồng độ gas cho mỗi cảm biến để người giám sát có thể dễ dàng theo dõi sự vận hành của hệ thống. Tủ SHT-970MU.DU còn có thể điều khiển đóng ngắt van cơ hoặc van điện từ khi lắp đặt thêm kênh điều khiển van (Model SHT-970MU.DU.ASV(P) điều khiển van cơ, model SHT-970MU.DU.SL điều khiển van điện từ).

Tủ điều khiển trung tâm gas 1 đến 16 đầu dò SHT-970MU DU

Tủ điều khiển trung tâm gas SHT-970MU DU kết nối được với 1 đến 16 đầu dò tùy yêu cầu

2.4 Tủ điều khiển trung tâm đóng ngắt van điện từ ACS

Tủ điều khiển ACS do đội ngũ kỹ thuật của Thiết bị gas Á Châu thiết kế là sản phẩm có thể đáp ứng được yêu cầu của các hệ thống gas cần đóng ngắt van điện từ và sử dụng đầu dò SHT-202 (12V.DC, không phòng nổ). ACS được trang bị bởi những vật liệu tốt nhất, có nguồn gốc xuất xứ rõ ràng, sử dụng chuyên dụng cho ngành gas. Tủ ACS có thể kết nối với 1,2,3,4,....đầu dò SHT-202 (số lượng tùy theo yêu cầu của KH).
*Hiện nay Asia Gas đã phát triển thêm model mới ACS.SHT-970DU có thể vừa kết nối đầu dò thường SHT-202, vừa kết nối cảm biến phòng nổ SHT-4700, vừa điều khiển van điện từ.

Tủ điều khiển trung tâm gas đóng ngắt van điện từ ACS

Tủ điều khiển trung tâm gas ACS được thiết kế chuyên dụng để đóng ngắt van điện từ tự động

3. Hình ảnh thực tế tủ điều khiển trung tâm hệ thống gas

Dưới đây là một số hình ảnh thực tế các model tủ điều khiển trung tâm gas được lắp đặt trong các công trình nhà hàng, siêu thị và hệ thống gas công nghiệp. Hình ảnh được chụp trực tiếp trong quá trình thi công và vận hành thực tế, giúp dễ dàng hình cách bố trí và phương án lắp đặt phù hợp với từng quy mô hệ thống.

Tủ điều khiển SHT-970MU.DU.ASV(P) kết nối cảm biến và van cơ

Hệ thống báo ngắt gas tự động gồm: Tủ điều khiển SHT-970MU.DU.ASV(P), cảm biến SHT-4700, van cơ SHT-820A

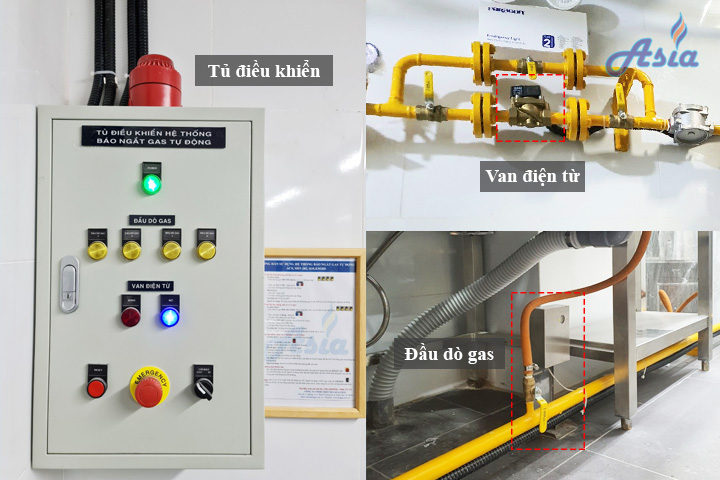

Hệ thống báo ngắt gas tự động gồm: Tủ điều khiển ACS, đầu dò gas SHT-202, van điện từ

Có thể thấy mỗi dòng tủ điều khiển sẽ phù hợp với những yêu cầu khác nhau về số lượng đầu dò, loại cảm biến và phương thức đóng ngắt van gas. Việc tham khảo hình ảnh lắp đặt thực tế giúp chủ đầu tư và đơn vị vận hành đánh giá chính xác hơn phương án thiết kế, từ đó lựa chọn thiết bị phù hợp với điều kiện sử dụng và tiêu chuẩn an toàn của công trình. Để hiểu rõ hơn về các hạng mục liên quan, có thể tham khảo thêm bài viết về các thiết bị phụ kiện và vật tư ngành gas.

4. Kết luận

Tủ điều khiển trung tâm đóng vai trò then chốt trong hệ thống gas nhà hàng, siêu thị và các công trình sử dụng gas LPG, giúp giám sát rò rỉ gas, cảnh báo sự cố và điều khiển đóng ngắt nguồn gas kịp thời nhằm đảm bảo an toàn cho con người và thiết bị. Việc lựa chọn đúng loại tủ điều khiển, phù hợp với số lượng đầu dò, loại van ngắt và quy mô hệ thống là yếu tố quan trọng quyết định hiệu quả vận hành và mức độ an toàn lâu dài của hệ thống gas.

Thiết bị gas Á Châu cung cấp và thi công các dòng tủ điều khiển trung tâm gas chuyên dụng cho nhà hàng, siêu thị, kho gas và hệ thống gas công nghiệp, đáp ứng đầy đủ yêu cầu kỹ thuật, tiêu chuẩn an toàn và điều kiện vận hành thực tế. Quý khách có thể liên hệ với Thiết bị gas Á Châu để được tư vấn lựa chọn giải pháp phù hợp và báo giá chi tiết cho từng công trình.
